Konfigurasi VLAN pada Switch Cisco Part 2. Mode Trunk

 Trunk

Trunking:
  1. Menghubungkan trafik VLAN dari satu switch ke switch lain atau dari switch ke router
  2. Melewatkan beberapa VLAN pada 1 kabel yang sama. Hal ini berbeda dengan mode access dimana pada mode access ini hanya 1 VLAN yang lewat pada 1 kabel

A. Simulasi

Bagaimana menghubungkan  Bag Keuangan dan Bag  Teknis dari Gedung yang  berbeda?

  1. Buatlah konfigurasi berikut ini.

    Gambar Topologi jaringan LAN pada 2 gedung

  2. Langkah:
    1. Tarik kabel baru (ethernet cross) dari switch gedung A ke switch B
    2. Hubungkan kabel tersebut ke port ethernet masing-masing switch (gunakan Fa0/7 pada masing-masing switch)
    3. Setting pada port 7 tersebut mode trunk
    4. Setting nama pada switch untuk memudahkan dan berikan IP pada masing-masing PC lalu test ping dari PC0 di Gedung A ke PC4 di Gedung B untuk memastikan


  3. Setting Switch Gedung A dan Gedung B (pastikan sterhubung, contoh  menggunakan fa0/7 pada masing masing switch)
    Switch>enable
    Switch#configure terminal
    Switch(config)#interface fastEthernet 0/7
    Switch(config-if)#switchport mode trunk
    Switch(config-if)#exit

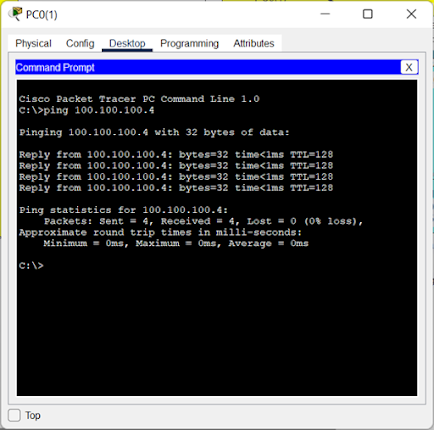

  4. Berikut adalah hasil test ping dari PC0 pada gedung A ke PC7 pada gedung B


    Gambar test ping dari PC0 di ged A ke PC7 di ged B

  5. Mode trunk memungkinkan kita untuk  melewatkan beberapa vlan sekaligus.  pada kasus ini kita perlu melewatkan vlan 100 dan 200 agar bagian keuangan maupun  teknis masing-masing gedung dapat  terhubung.
  6. Berbeda dengan mode access yang hanya  dapat melewatkan 1 vlan. jika disetting  menggunakan mode access hanya 1 vlan  yang bisa dilewatkan, misal vlan 100 saja.
  7. ketik sh interface trunk pada switch untuk  memastikan port berapa yang menjadi  trunk, dan vlan berapa saja yang dilewatkan.


    Gambar Trunking pada switch
