Dasar Jaringan Komputer: Topologi Jaringan


Dasar Jaringan Komputer
Topologi Jaringan

D. Topologi Jaringan

Topologi dapat diartikan sebagai arsitektur jaringan komputer. topologi merupakan suatu aturan bagaimana menghubungkan komputer dan perangkat lainnya secara fisik dan bagaimana data mengalir.

4.1 Topologi Fisik

Tentang bagaimana perangkat saling terhubung dengan menggunakan berbagai macam media. ada beberapa jenis, yaitu:

4.1.1 Untuk Jaringan Kabel

  1. Topologi Bus
    Menggunakan single kabel dimana tiap perangkat di tap menggunakan vampire tap atau T-connector. Teknologi lama, sudah sangat jarang digunakan. jika semua berbicara dalam waktu bersamaan maka akan terjadi tabrakan karena menggunakan 1 kabel yang sama, sehingga harus bergantian agar tidak terjadi tabrakan.



    Gambar 1. Topologi Bus (Sumber: www.electricaltechnology.org)

    • Mulai dikembangkan tahun 1976 (sumber lain 1968an).
    • Menggunakan sebuah kabel backbone sebagai media penghantar.
    • Kabel berjenis coaxial.
    • Ujung kabel backbone ditutup terminator.
    • Metode CSMA/CD untuk pengiriman data.
    • Jika node rusak/crash jaringan tidak lumpuh.
    • Sering terjadi banjir dan tabrakan (collision) data.
    • Sederhana, hemat biaya, mudah diimplementasikan untuk skala kecil.
    • Jaringan akan lumpuh jika:
      • Kabel putus.
      • Terminator/konektor rusak/lepas.
    • berikut cara kerja topologi bus.


      Video 1 Topologi Bus dengan CSMA/CD (Sumber: Sofana, I. (2017). Cisco CCNA-CCNP Routing dan Switching. Informatika Bandung)

  2. Topologi Ring
    Menggunakan kabel yang dibuat melingkar seperti cincin (ring) dimana tiap perangkat terhubung pada ring tersebut. Data pada topologi ini mengalir satu arah dan sama halnya dengan Bus, dalam pengiriman data perlu dilakukan secara bergantian agar tidak terjadi tabrakan. Agar dapat mengirimkan pesan secara bergantian dan tidak terjadi tabrakan digunakan token ring. Contoh sederhana saat kita berada suatu acara besar dan masuk ke sesi tanya jawab, peserta yang ingin mengajukan pertanyaan kepada pembicara meminta mic kepada MC acara terlebih dahulu untuk dapat berbicara dan mengajukan pertanyaan.

    Gambar 2. Topologi Ring (Sumber: www.nakivo.com)


    Video 2 Topologi Ring (Sumber: Sofana, I. (2017). Cisco CCNA-CCNP Routing dan Switching. Informatika Bandung)

Namun topologi ring ini akan bermasalah/terganggu ketika kabel terputus, Oleh sebab itu dikembangkan FDDI (menggunakan kabel fiber optik). FDDI menggunakan dua kabel fiber yang mengirimkan data secara berlawanan. 1 kabel searah jarum jam, 1 kabel lainnya berlawanan arah jarum jam.

  1. Star
    Topologi LAN yang paling popular dimana perangkat-perangkat terhubung pada satu titik pusat. contoh titik pusat ini adalah perangkat switch dengan media yang digunakan meliputi copper, fiber, maupun wireless. Jika switch ini rusak, maka seluruh jaringan akan terganggu.


    Gambar 3. Topologi Star (Sumber: www.nakivo.com)

    - Menggunakan sentral berupa switch atau hub.
    - Jika menggunakan hub half duplex.
    - Jika salah satu kabel putus, hanya segmen yg putus yang terganggu, jaringan tetap berfungsi.
    - Jika hub/switch rusak, maka jaringan akan lumpuh.
    - Mudah dan cocok diterapkan baik untuk skala kecil atau besar.
    - Jika menggunakan switch dapat full duplex.

  2. Topologi Full Mesh
    Setiap node/perangkat saling terhubung secara langsung satu sama lain. Jumlah koneksi yang dibutuhkan adalah sebagai berikut.
    x=n(n-1)/2
    x merupakan jumlah koneksi, dan n merupakan jumlah node.


    Gambar 4. Topologi Full Mesh (Sumber: www.nakivo.com)


  3. Topologi Partial Mesh
    Tidak semua node terhubung secara langsung ke node yang lain. koneksi - koneksi langsung dibuat dengan mempertimbangkan node yang memiliki trafik tinggi.

4.1.2 Jaringan Wireless

Pada prinsipnya pada jaringan wirelss juga memiliki topologi yang sama dengan jaringan kabel, namun pada jaringan wireless terdapat penambahan 2 mode, yaitu:
  1. Mode infrastruktur
    Menggunakan wireless access point sebagai sentral
  2. Mode Ad Hoc
    jaringan wireless yang terdesentralisasi yang membuat koneksi point to point yang tidak membutuhkan router atau akses point.
Pada wireless juga terdapat topologi wireless mesh dimana topologi ini menghubungkan semua node dan perangkat menggunakan media wireless. Biasanya digunakan saat keadaan tertentu seperti tidak adanya jaringan kabel ditengah hutan ataupun saat terjadi bencana sehingga jaringan dibuat menggunakan wireless seperti celullar, radio, satelit.

4.2 Topologi Logik

Tentang bagaimana data mengalir dalam jaringan. contoh dari topologi logik adalah Shared Media (CSMA/CD) seperti terlihat pada video 1 dan Token Based (Token Ring) seperti terlihat pada video 2.


Daftar Pustaka

Sofana, I. (2013). Membangun Jaringan Komputer Mudah membuat jaringan Komputer (Wire & Wireless) untuk Pengguna Windows dan Linux. Informatika Bandung.
Cisco - Networking, Cloud, and Cybersecurity Solutions. (n.d.). Retrieved September 4, 2022, from https://www.cisco.com/c/en/us/index.html
Sofana, I. (2017). Cisco CCNA-CCNP Routing dan Switching. Informatika Bandung.
Bose, M. (2021). Explanation of Network Topology Types. https://www.nakivo.com/blog/types-of-network-topology-explained/

https://www.udemy.com/course/comptia-network-n10-008/learn/lecture/28534495#content


Komentar

Posting Komentar

Postingan populer dari blog ini

Subnetting dan VLSM

Gambar
 Subnetting dan VLSM Mari kita asumsikan bahwa Anda adalah administrator jaringan di perusahaan lokal dan suatu hari manajer TI memberikan tugas baru kepada Anda.  T ugasnya adalah mendesain ulang skema IP perusahaan. Dia juga telah memberi tahu Anda untuk menggunakan kelas alamat yang sesuai dengan ukuran perusahaan dan untuk memastikan bahwa hanya ada sedikit IP sisa yang tidak terpakai. Hal pertama yang Anda putuskan untuk lakukan adalah menggambar diagram jaringan tingkat tinggi (high level network diagram) yang menunjukkan hubungan antar cabang, router pada WAN setiap cabang dan jumlah host per kantor cabang seperti terlihat pada gambar dibawah ini. 1. High level diagram Gambar Network Diagram (Sumber: https://hub.packtpub.com/understanding-address-spaces-and-subnetting-in-ipv4-tutorial/) 2. Langkah 2 – menentukan kelas alamat yang sesuai dan alasannya a. Subnet mask dapat memberi tahu kita banyak hal tentang jaringan, seperti berikut ini: - Bagian network dan host dari a...
Baca selengkapnya

Dasar Jaringan Komputer: Pengertian dan Klasifikasi Jaringan Komputer

Gambar
Oleh: Safrian Andromeda Dasar Jaringan Komputer Pengertian dan Klasifikasi Jaringan Komputer A. Pengertian Apa itu Jaringan Komputer? Jaringan komputer mengacu pada perangkat komputasi yang saling terhubung (seperti laptop, desktop, server, dan smartphone, lalu rangkaian perangkat IoT (seperti kamera, termostat, dan berbagai sensor lainnya), serta perangkat lain (seperti printer, switch, access point, maupun router), sehingga dapat berkomunikasi satu sama lain. Dengan terhubungnya perangkat-perangkat tersebut, perangkat dapat menggunakan koneksi Internet, berbagi file satu sama lain, mencetak ke printer bersama, dan dapat diakses atau bahkan dikontrol oleh satu sama lain. Gambar 1 adalah contoh jaringan komputer sederhana. Gambar 1. Jaringan Komputer Sederhana Jadi, tujuan jaringan dibuat adalah untuk membuat koneksi / hubungan bukan hanya komputer melainkan antara banyak mesin yang bermacam-macam jenisnya. Contoh jaringan lainnya: Smarthwatch terhubung ke smartphone via bl...
Baca selengkapnya

Konfigurasi VLAN pada Switch Cisco Part 2. Mode Trunk

Gambar

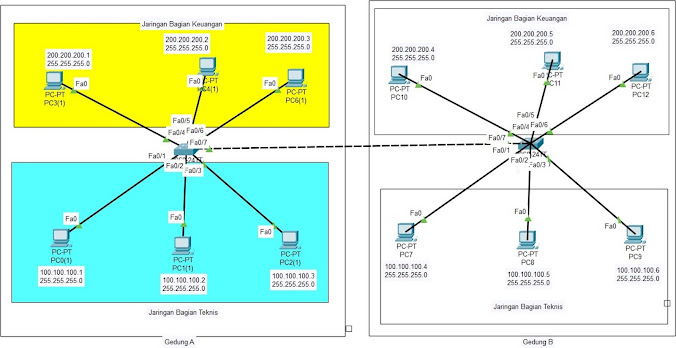

 Trunk Trunking: Menghubungkan trafik VLAN dari satu switch ke switch lain atau dari switch ke router Melewatkan beberapa VLAN pada 1 kabel yang sama. Hal ini berbeda dengan mode access dimana pada mode access ini hanya 1 VLAN yang lewat pada 1 kabel A. Simulasi Bagaimana menghubungkan  Bag Keuangan dan Bag  Teknis dari Gedung yang  berbeda? Buatlah konfigurasi berikut ini. Gambar Topologi jaringan LAN pada 2 gedung Langkah: Tarik kabel baru (ethernet cross) dari switch gedung A ke switch B Hubungkan kabel tersebut ke port ethernet masing-masing switch (gunakan Fa0/7 pada masing-masing switch) Setting pada port 7 tersebut mode trunk Setting nama pada switch untuk memudahkan dan berikan IP pada masing-masing PC lalu test ping dari PC0 di Gedung A ke PC4 di Gedung B untuk  memastikan Setting Switch Gedung A dan Gedung B (pastikan sterhubung, contoh  menggunakan fa0/7 pada masing masing switch) Switch>enable   Switch#configure terminal Switch(conf...
